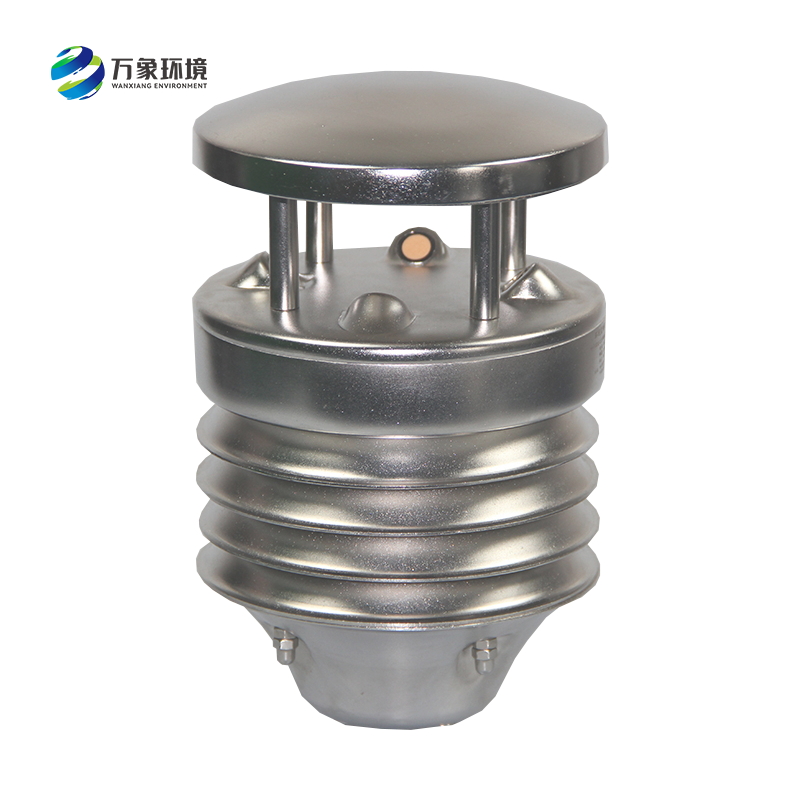

一、產品概述
超聲波風速計的應用便利、精確，在很多領域都能靈活運用，廣泛應用于城市環境監測、風力發電、氣象監測、橋梁隧道、航海船舶、航空機場、各類風扇制造業、需要抽風排氣系統的行業等。超聲波風速風向儀的工作原理是利用超聲波時差法來實現風速的測量。由于它很好地克服了機械式風速風向儀固有的缺陷，因而能全天候地、長久地正常工作，越來越廣泛地得到使用.它將是機械式風速儀的強有力替代品。
二、系統結構及工作原理
超聲波的工作原理是利用超聲波時差法來實現風速的測量。聲音在空氣中的傳播速度，會和風向上的氣流速度疊加。若超聲波的傳播方向與風向相同，它的速度會加快;反之，若超聲波的傳播方向若與風向相反，它的速度會變慢。因此，在固定的檢測條件下，超聲波在空氣中傳播的速度可以和風速函數對應。通過計算即可得到精確的風速和風向。由于聲波在空氣中傳播時，它的速度受溫度的影響很大;風速儀檢測兩個通道上的兩個相反方向，因此溫度對聲波速度產生的影響可以忽略不計。用戶可根據需要選擇風速單位、輸出頻率及輸出格式。也可根據需要選擇加熱裝置(在冰冷環境下推薦使用)或模擬輸出。
三、技術參數
|
風速 |
測量范圍 |
0～60 m/s |
|
啟動風速 |
0.1m/s |
|
|
響應時間 |
1s |
|
|
分辨率 |
0.1m/s |
|
|
精度 |
±0.3m/s或±3%(0-30m/s，取較大者)±5%(30-60m/s) |
|
|
風向 |
測量范圍 |
0-360° |
|
啟動風速 |
0.1m/s |
|
|
準確度 |
±2° |
|
|
分辨率 |
0.1° |
|
|
空氣溫度 |
測量范圍 |
-30℃-70℃ |
|
精度 |
±0.3℃ |
|
|
空氣濕度 |
測量范圍 |
0-100%RH |
|
精度 |
4%RH |
|
|
大氣壓力 |
測量范圍 |
50-110kpa |
|
精度 |
±1% |
|
|
壓電雨量 |
測量范圍 |
0-200mm/h |
|
精度 |
<10% |
|
|
分辨率 |
0.1mm/0.2mm |
|
|
加熱選配 |
加熱電流 |
0.6~1A |
|
功耗 |
15~25W |
|
|
溫控區間 |
-30~60℃ |
|
|
基本參數 |
數字信號 |
RS485 4-20mA |
|
波特率 |
9600,19200,38400等 |
|
|
電源電壓 |
9～24VDC |
|
|
工作溫度 |
-30～60°C |
|
|
工作濕度 |
0～99%RH |
|
|
防護等級 |
IP66 |
